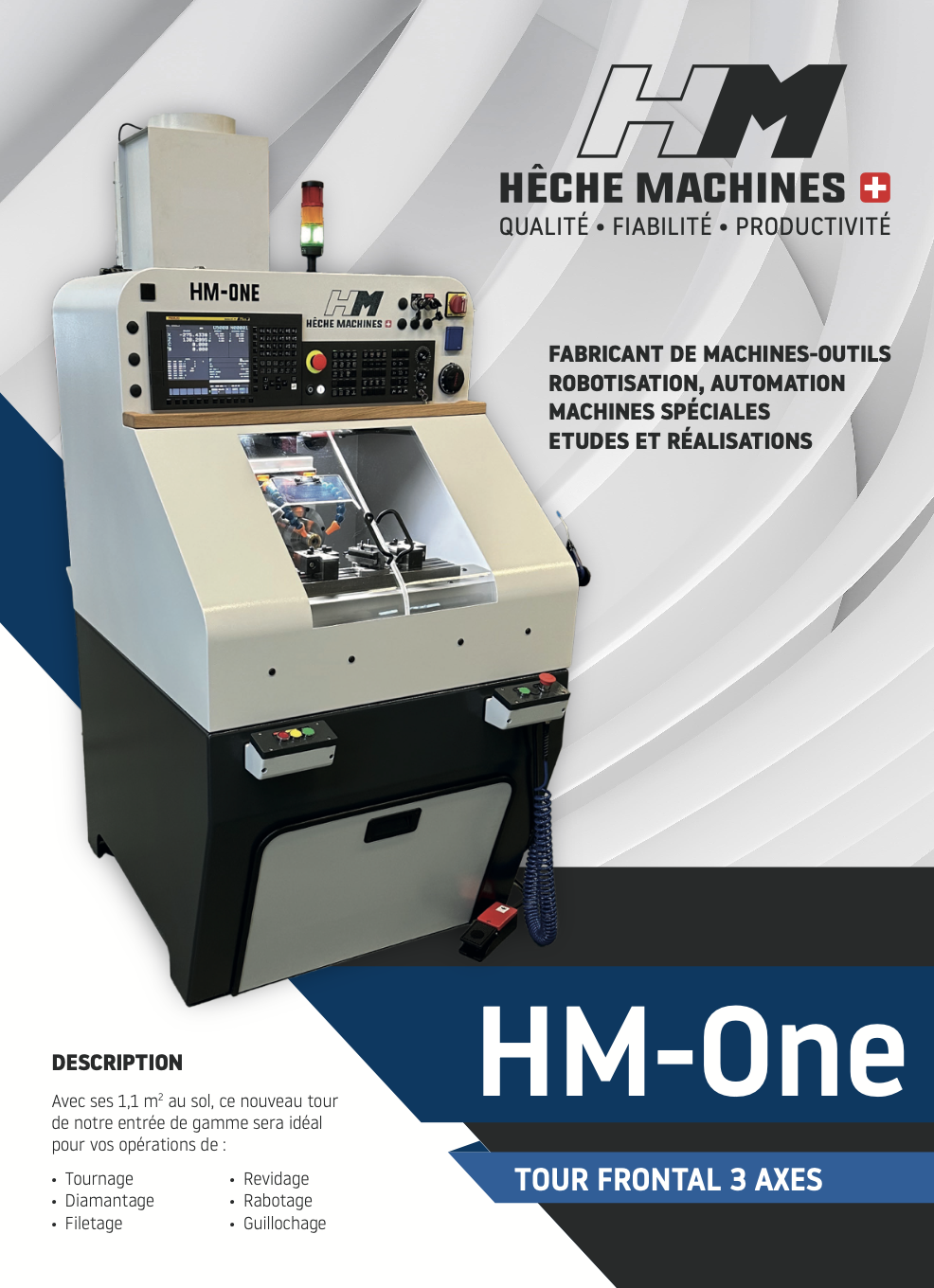

HM-One
Le tour d'entrée de gamme de notre catalogue.
Hyper rigide, il a spécialement été pensée dès sa conception pour réaliser des opérations de tournage, diamantage, filetage, revidage, rabotage, guillochage, (décoration)
Son design architectural est très favorable au chargement et déchargement manuel.
Les régleurs et opérateurs trouveront une grande facilité de prise en mains et de réglages d'un point de vue ergonomique de la machine.
La machine est très compacte avec ces 1,1m2 au sol.
La large ouverture sur l’espace de travaille offre au régleur une parfaite vision de l’usinage.
Coffret haut du bâti se bascule à 50° pour permettre une certaine aisance pour l'accès au nettoyage de la zone d'usinage, ainsi que pour les intervention SAV et autres réglage mécanique .
Les claviers, potentiomètres et manivelle à bonne distance ainsi que l’écran à hauteur des yeux facilitent grandement les opérations de réglage et de mise-en-train pour les utilisateurs.
Caractéristiques
- Bâti rigide 2 parties
- Coulisse X sur guidages à queue d'aronde (queue d'aigle) 300 mm. (possibilité de guidage à billes, ou à galets)
- Coulisse Z sur guidages à queue d'aronde (queue d'aigle) 180 mm. (possibilité de guidage à billes, ou à galets)

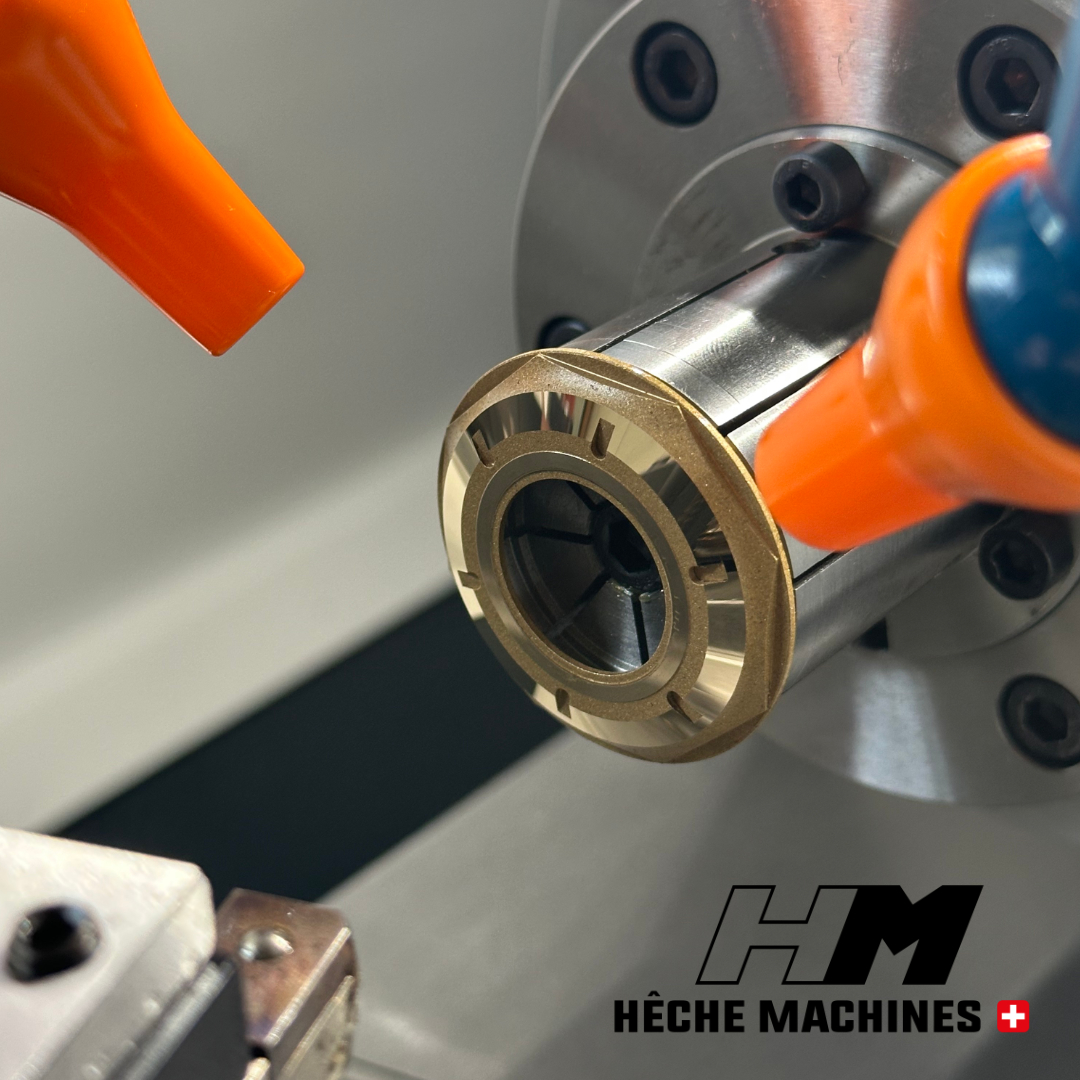

- Moto-Broche porte-pièce Ø 160 mm avec enroulements moteur + codeur FANUC.
- Axe C et positionnement orienté de la broche +/- 0.001°.
- Vitesse de rotation en continu de 0 à 6'000 tr/min. (10'000 tr/min en option)
- Cycles de filetage.
- Interpolation polaire-cartésienne. (option)
- Interpolation hélicoïdale. (option)
- Blocage pneumatique de la broche en position souhaitée. (option)
- Nez de broche universel norme ISO / DIN.
- Bac à huile et puissantes pompes d’arrosage.
- Bac à copeaux sur roulettes
- Récepteur pneumatique de la lunette de centrage ou du système de palpage.
- Lampe de service à LED, intérieur. (extérieur en option)
- Portes plexi manuel ou automatiques avec sécurité à l’ouverture-fermeture. (automatique en option)
- Boitier gauche-droite, START et STOP URGENCE.
- Serrage pneumatique de la pièce avec réglage fin de la course du tirant et butée avant – arrière.
- Nouvelle commande numérique FANUC 0i TF Plus.
- Ecran couleur.
- Port Ethernet + clef USB.
- Déplacement rapide des axes X et Z = 30 m/min.
- Manivelle électronique pour déplacement des axes.
- Codeurs absolus sur les axes X et Z. ( Plus besoin de faire les références à l’enclenchement de la machine.)
- Box-piles FANUC (utilisation des piles du commerce)
Options
- Microscope pour centrage des outils
- Système de palpage pour centrage des outils
- Différents systèmes de serrage pièce par pince expansibles (EBOSA, OTTET, etc…)
- Adaptations des systèmes MECATOOL 3R, YERLY, ou autres
- Pompe Vacuum et raccord tournant
- Aspirations des vapeurs et fumées par système ELBARON, DONALDSON ou autres.
- Chargement – déchargement automatique des pièces par robot FANUC
- Portes automatique
- Motobroche 10'000 tr/min
- Système de porte-outils PCM
- Graissage central automatique
- Vitesse de la broche principale augmentée à 10'000 t/min.
- Broches hautes fréquence horizontales
- Couleur bâti personnalisable
- Conception bâti haut personnalisable à votre demande

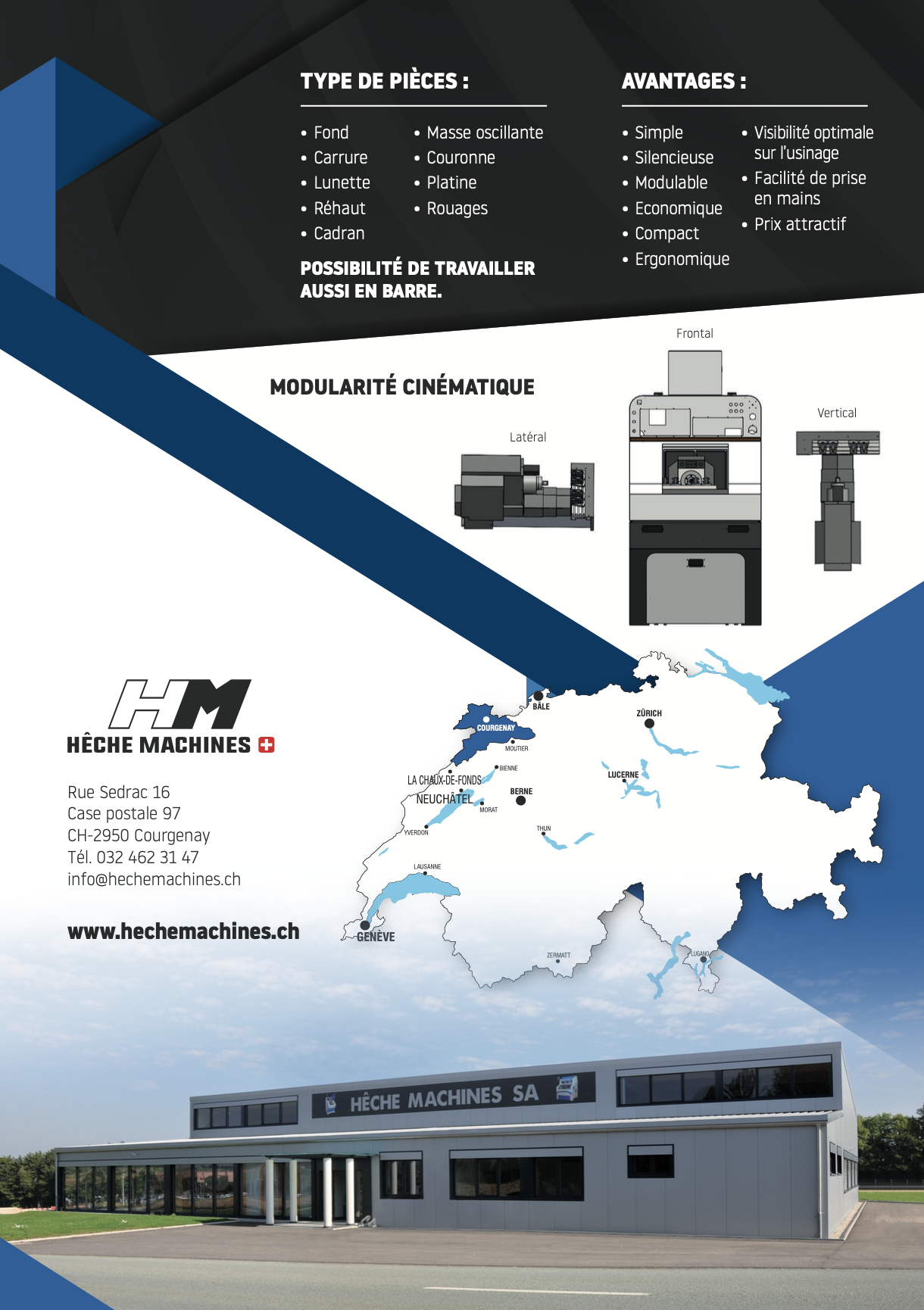

- Cinématique mécanique en position latéral ou vertical
- Encore plus d'options à découvrir sur demande
