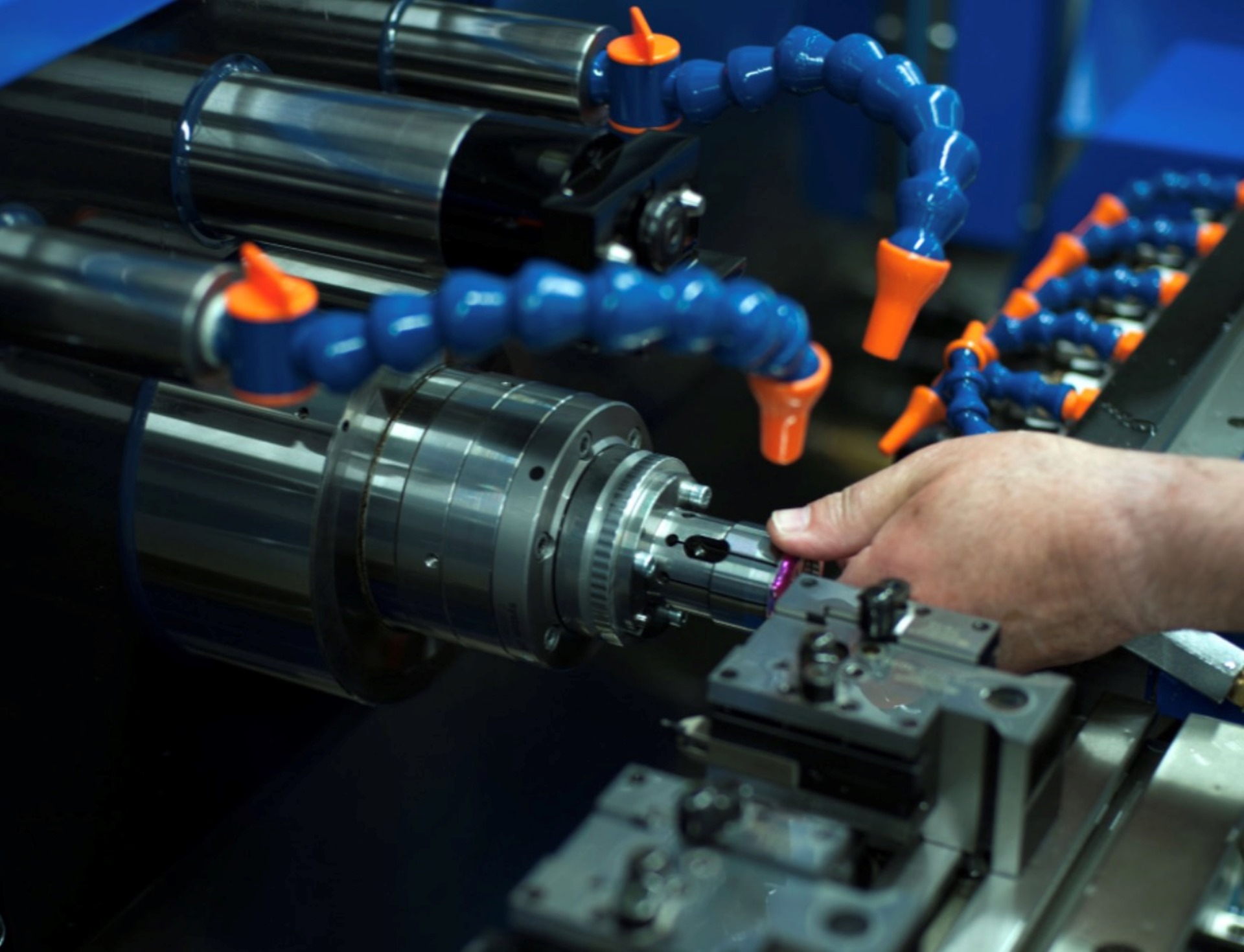

HM-800/Y
Cette machine de tournage est peut-être la plus universelle de notre gamme. Elle a spécialement été pensée dès sa conception pour réaliser un maximum d’opération telles que perçage, taraudage et fraisage sur les pièces de tournage. Sur les 870 mm de course en X, une partie est réservée aux opérations de tournage et le reste aux opérations de fraisage.
Ce sont 2 machines en 1, d’une part un tour frontal standard X + Z + C, et d’autre part une fraiseuse multibroches X + Y + Z + C avec des broches auxiliaires horizontales et verticales.
L’immense avantage de la configuration multibroches est que le passage de la pièce d’un outil à l’autre est quasi instantané et donc les temps de cycles s’en trouvent grandement raccourcis.
L’architecture est également très favorable à divers systèmes de chargement et déchargement automatiques.
La machine est très compactes en regard de ses capacités, c’est essentiellement dû au fait que, dans le cas présent, c’est la pièce qui se déplace dans les axes X et Z et non la table porte-outils d’où une surface au sol réduite. On peut donc installer ces machines côte à côte en rangée.
Son ergonomie lui vaut aussi d’être très appréciée pour le chargement – déchargement manuel.
La large ouverture sur l’espace de travaille offre au régleur une parfaite vision de l’usinage.
Les claviers et potentiomètres à bonne distance ainsi que l’écran à hauteur des yeux facilitent grandement les opérations de réglage et de mise-en-train.
Caractéristiques
- Bâti mécano soudé entièrement caréné.
- Coulisse X sur guidages à billes précontraints course 870 mm.
- Coulisse Z sur guidages à billes précontraints course 150 mm.
- Coulisse Y sur guidages à billes précontraints course 150 mm.
- Moto-Broche porte-pièce Ø 160 mm avec enroulements moteur + codeur FANUC.
- Axe C et positionnement orienté de la broche +/- 0.005°.
- Vitesse de rotation en continu de 0 à 6'000 t/min.
- Cycles de filetage.
- Interpolation polaire-cartésienne.
- Interpolation hélicoïdale.
- Blocage pneumatique de la broche en position souhaitée.
- Nez de broche universel norme ISO / DIN.
- 5 broches auxiliaires verticales pour tasseaux HSK-C32.
- 4 broches auxiliaires horizontales pour tasseaux HSK-C32.
- Vitesse des broches auxiliaires 10'000 t/min.
- Taraudage rigides sur toutes les broches.
- Bac à huile et 2 puissantes pompes d’arrosage, 1x coté tournage, 1x coté fraisage.
- Bac à copeaux sur roulettes
- Récepteur pneumatique de la lunette de centrage ou du système de palpage.
- Lampe de service à LED.
- Portes plexi automatiques avec sécurité à l’ouverture.
- Boîtier avant avec tablette Inox, START à 2 mains et STOP URGENCE.
- Serrage pneumatique de la pièce avec réglage fin de la course du tirant et butée avant – arrière.
- Commande numérique FANUC 32i – 6 axes X,Y,Z,C, A et B pour broches auxiliaires.
- Ecran couleur.
- Port Ethernet + clef USB.
- Déplacement rapide des axes X et Z = 30 m/min.
- Manivelle électronique pour déplacement des axes.
- Codeurs absolus sur les axes X et Z. ( Plus besoin de faire les références à l’enclenchement de la machine.)
- Box-piles FANUC (utilisation des piles du commerce)
Options
- Microscope pour centrage des outils.
- Projecteur rétro-éclairé pour centrage des outils.
- Système de palpage pour centrage des outils.
- Différents systèmes de serrage pièce par pince expansibles (EBOSA, OTTET, etc…).
- Adaptations des systèmes MECATOOL 3R, YERLY, ou autres.
- Pompe Vacuum et raccord tournant.
- Aspirations des vapeurs et fumées par système DONALDSON ou autres.
- Chargement – déchargement automatique des pièces par robot FANUC
- Système de porte-outils PCM série 7900.
- Tasseaux poret-pince HSK-C32 /ESX16.
- Vitesse de la broche principale augmentée à 10'000 t/min.
- Broches auxiliaires horizontales et/ou verticales supplémentaires.
- Broches hautes fréquence horizontales ou verticales.
- Couleur bâti personnalisable
