HM-500 (Génération II)

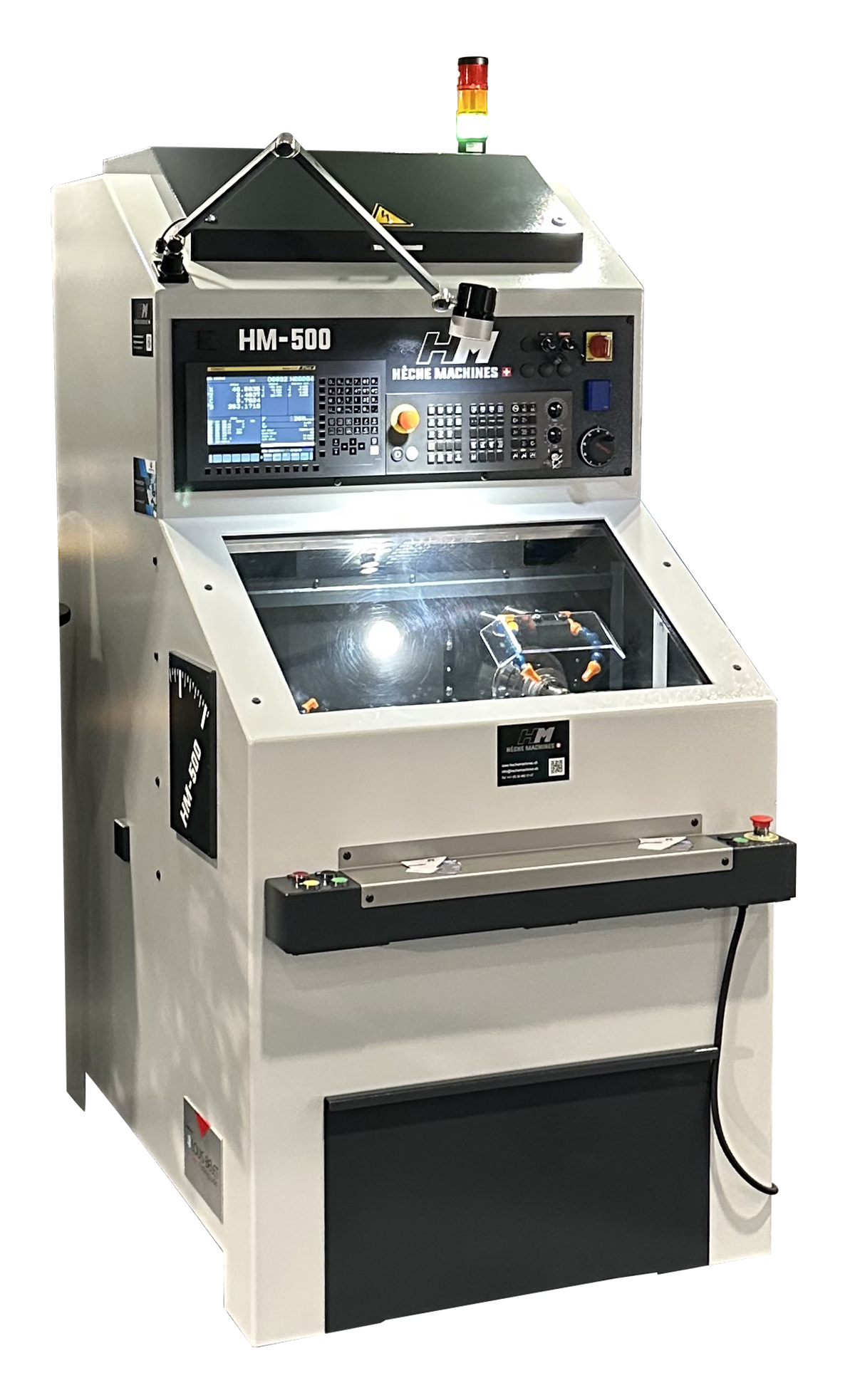

Tour Frontal 3 axes HM-500 (Génération II)



Less is more ..........



Machine ergonomique et de haute précision destinée à des opérations de tournage, de filetage, de perçage, de taraudage et de fraisage. De conception simple et d’un prix très attractif, elle trouvera sa place dans tous les ateliers de fabrication et de reprise. Elle est également très bien adaptée aux opérations de diamantage.

La machine est très compacte en regard de ses capacités, 1 mètre de largeur, c’est essentiellement dû au fait que, dans le cas présent, c’est la pièce qui se déplace dans les axes X et Z et non la table porte-outils d’où un grand gain de place et de nombreux autres avantages. (chargement-déchargement par robot aisé, possibilités d'usinages diverses sur la même machine). Et on peut donc installer ces machines côte à côte en rangée.

Son ergonomie lui vaut aussi d’être très appréciée pour le chargement – déchargement manuel. Elle peut assez facilement être déplacée au besoin.

(Visibilité optimale) La large ouverture sur l’espace de travail permet au régleur de voir chaque opération d’usinage avec précision. Les claviers et potentiomètres à bonne distance ainsi que l’écran à hauteur des yeux facilitent grandement les opérations de réglage et de mise-en-train. (Diminution des mouvements de l’opérateur)

  • Commande numérique FANUC 0i TF plus.
  • Bâti mécano soudé entièrement caréné.
  • Coulisse X sur guidages à billes précontraints course 500 mm.
  • Coulisse Z sur guidages à billes précontraints course 150 mm.
  • Moto-Broche porte-pièce Ø 160 mm avec enroulements moteur + codeur FANUC.
  • Axe C et positionnement orienté de la broche +/- 0.002°.
  • Vitesse de rotation en continu de 0 à 6'000 t/min.
  • Cycle de filetage.
  • Blocage pneumatique de la broche en position souhaitée.
  • Nez de broche universel norme ISO / DIN.
  • Bac à huile et puissante pompe d’arrosage.
  • Bac à copeaux sur roulettes
  • Récepteur pneumatique de la lunette de centrage ou du système de palpage.
  • Lampe de service à LED.
  • Porte plexi automatique avec sécurité.
  • Boîtier avant avec tablette Inox, START à 2 mains et STOP URGENCE.
  • Serrage pneumatique de la pièce avec réglage fin de la course du tirant et butée avant – arrière.
  • Ecran couleur.
  • Port Ethernet + clef USB.
  • Déplacement rapide des axes X et Z = 30 m/min.
  • Manivelle électronique pour déplacement des axes.
  • Codeurs absolus sur les axes X et Z. (Plus besoin de faire les références à l’enclenchement de la machine.)
  • Box-piles FANUC (utilisation des piles du commerce)
  • Microscope pour centrage des outils.
  • Projecteur rétro-éclairé pour centrage des outils.
  • Système de palpage pour centrage des outils.
  • Différents systèmes de serrage pièce par pince expansibles (EBOSA, OTTET, etc…)
  • Systèmes de serrage pièce par ( Vacuum, Griffes, Mandrins 2/3/4 mors)
  • Adaptations des systèmes MECATOOL 3R, YERLY, ou autres.
  • Aspirations des vapeurs et fumées par système DONALDSON ou autres.
  • Chargement – déchargement automatique des pièces par robot FANUC.
  • Système de porte-outils PCM série 7900.
  • Broches auxiliaires frontales ou latérales à hauteur d’axe.
  • Broches auxiliaires HSK-C32 avec taraudage rigide.
  • Broches hautes – fréquences à hauteur d’axe.
  • Vitesse de la broche principale augmentée à 10'000 t/min.
  • Indicateur de niveau d'huile ( bac / jauge / CN )
  • Couleur bâti personnalisable
  • Soufflette intégrée (côté droit de la machine)
  • Bac à copeaux supplémentaire avec sécurité (métaux précieux)
  • Eclairage intérieur



Suivant les besoins, nos machines peuvent s'équiper d'équipements additionnels pour des opérations diverses:

Usinage / Etat de surface / Décoration

Diamantage - Perçage - Taraudage - Meulage - Satinage - Gravage - Polissage - Tronçonnage - Perlage - Rabottage - Fraisage - Taillage - Ebavurage

Économique
Compact
Ergonomique
Rigidité et stabilité optimale pour le diamantage
Facilité de prise en mains

Production de qualité

Service après-vente de proximité

Savoir-faire et expérience suisse
